一、用节流式差压流量计测量蒸汽质量流量

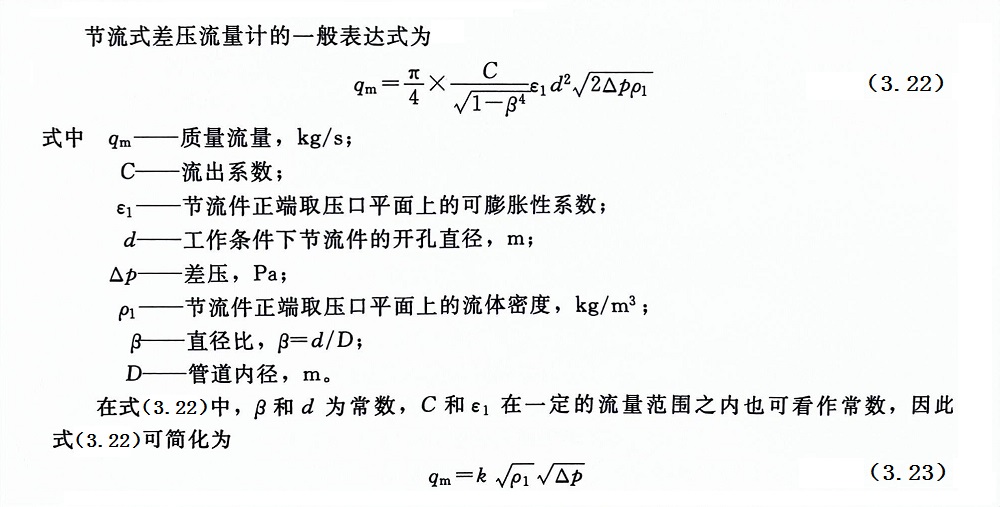

从式（3.23）可清楚看出，仪表示值同ρ₁密切相关。而蒸汽工况（温度t，压力p）的变化，必然使ρ₁产生相应的变化。因此，差压式流量计必须与用以求取蒸汽密度的工况测量仪表配合，并同计算部分一起组成推导式质量流量计，才能保证测量精确度。

  在实际应用系统中，常用测量点附近的流体温度、压力，经计算后求得相应的密度，再经演算求得瞬时质量流量，通常称作温度、压力补偿。根据水蒸气的性质和特点，在过热状态和饱和状态时可有不同的补偿方法。

    （1）过热蒸汽质量流量测量

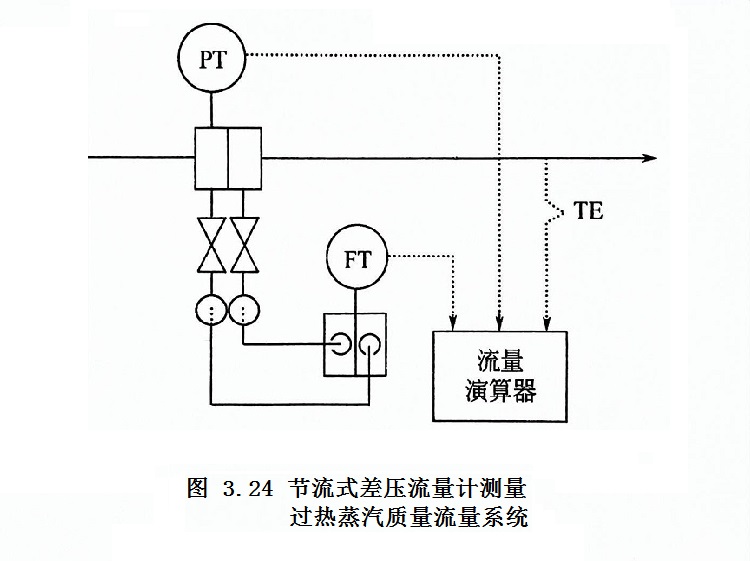

  当流体为过热蒸汽时，ρ₁取决于流体压力p₁和流体温度t₁。图3.24所示为测量系统。

 （2）饱和蒸汽质量流量测量

  饱和蒸汽的压力和温度是密切相关的，临界饱和状态的蒸汽从其压力查得的密度同从其温度查得的密度是相等的，所以推导式质量流量计测量其流量时，既可采用压力补偿也可采用温度补偿。采用压力补偿时，是利用ρ₁=f（p₁）的关系获得ρ₁。两种方法中以压力补偿较宜。

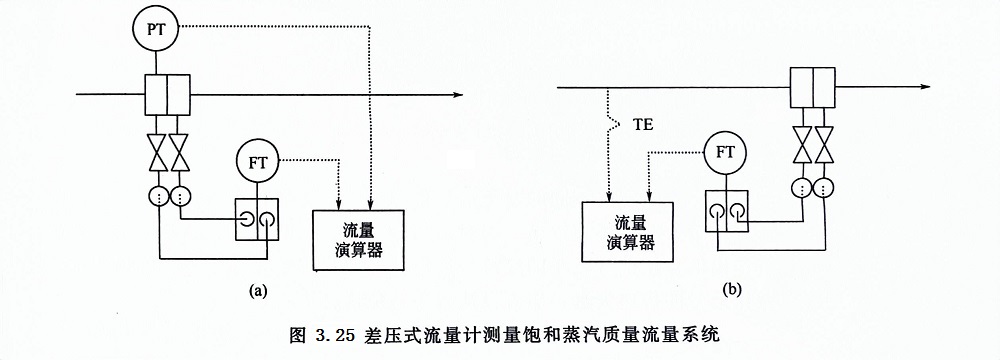

  图3.25（a）所示为压力补偿法，图3.25（b）所示为温度补偿法。
