一、提问
在用涡街流量计测量气体和蒸汽流量时，一般都要测量流体压力，大多数都要求测压点取在涡街流量传感器的下游，但也有小部分要求取在上游，究竟应如何取？
二、解答
(1)应取在下游

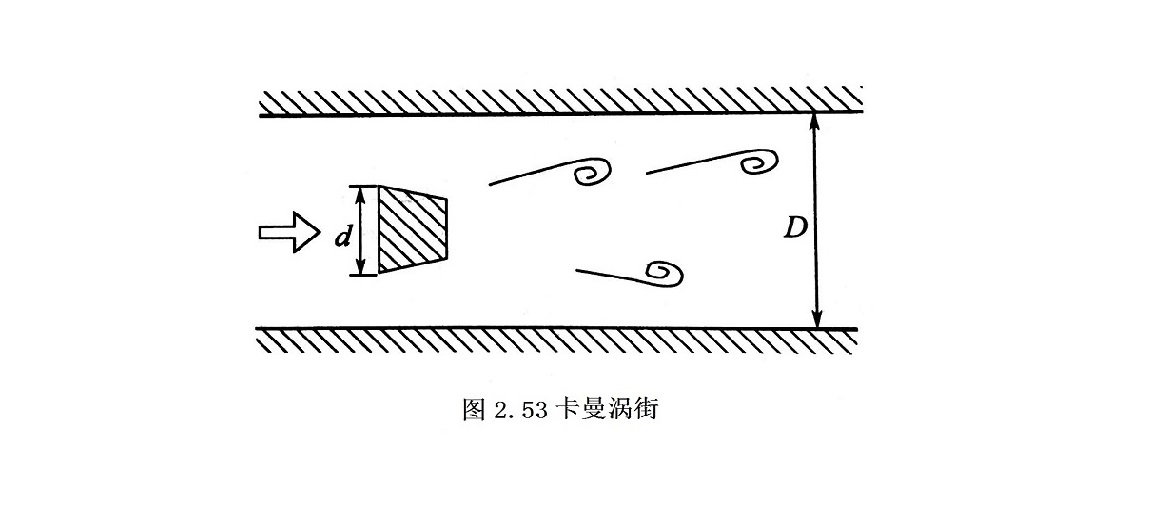

从涡街流量计的工作原理可知，旋涡剥离频率与旋涡发生体下游的平均流速成正比，如图2.53所示。即涡街流量计输出频率代表的是旋涡发生体处的体积流量。
在被测流体为气体时，要将工况条件下的体积流量换算到标准状态体积流量。在被测流体为蒸汽时，要求取该体积流量所对应的流体密度，都要知道工况条件下的流体压力。由于气体和蒸汽的可压缩性，流体在管道内流动时，在不同的断面上，流体的静压也不同，于是就产生一个究竟测压口取在何处合理的问题。
由于该体积流量是旋涡发生体下游的体积流量，所以测压口也应开在此处的管壁上。但是涡街流量计制造厂中没有一家在涡街流量传感器的表体上开有测压口，所以只能由用户在流量计下游管道上开测压口。从原理分析，这样处理测得的压力要比旋涡生成的地方压力高，但对0.75%~1.5%精确度等级的流量计来说，这样简化带来的误差可以忽略。
(2)上游测压带来多大误差
如果将测压口开在涡街流量计的上游，测得的压力要比下游高得多。因为流体流过旋涡发生体时，在发生体前后要产生压降。我公司对生产的涡街流量计的压降提出了一个公式，如下列公式所示。
从该式可见，当流速较低时，Δp并不大，但随着流速的增高，Δp就快速增大，成为不可忽略的变量。
例如对于0.8MPa(流量计下游值)饱和蒸汽，p约为5.15kg/m3，在流速为 60m/s时，Δp=19.5kPa，则上游压力就为0.8195MPa。对应的密度p=5.26kg/m3，于是质量流量计算结果偏高 2%，这是个不小的数字。
（3）来自其他方面的意见

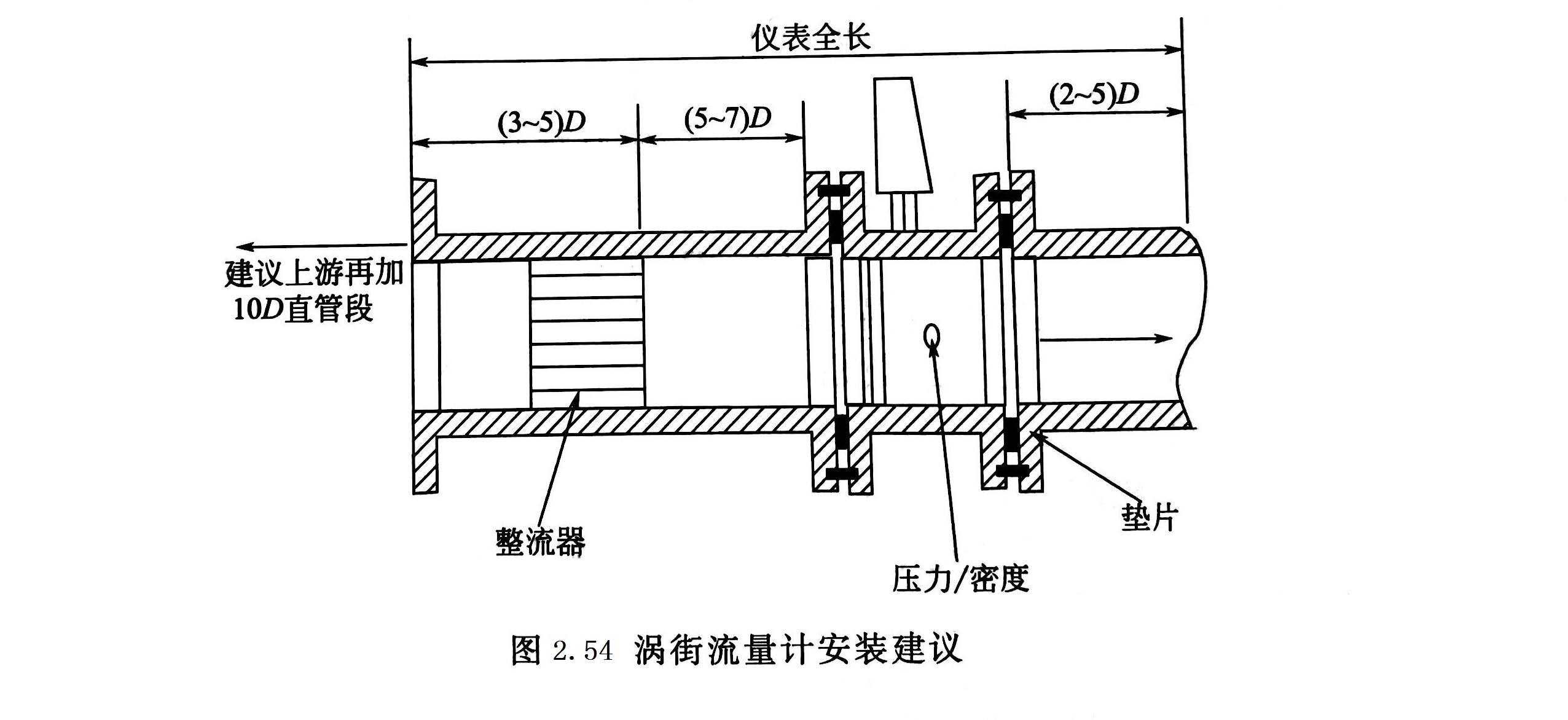

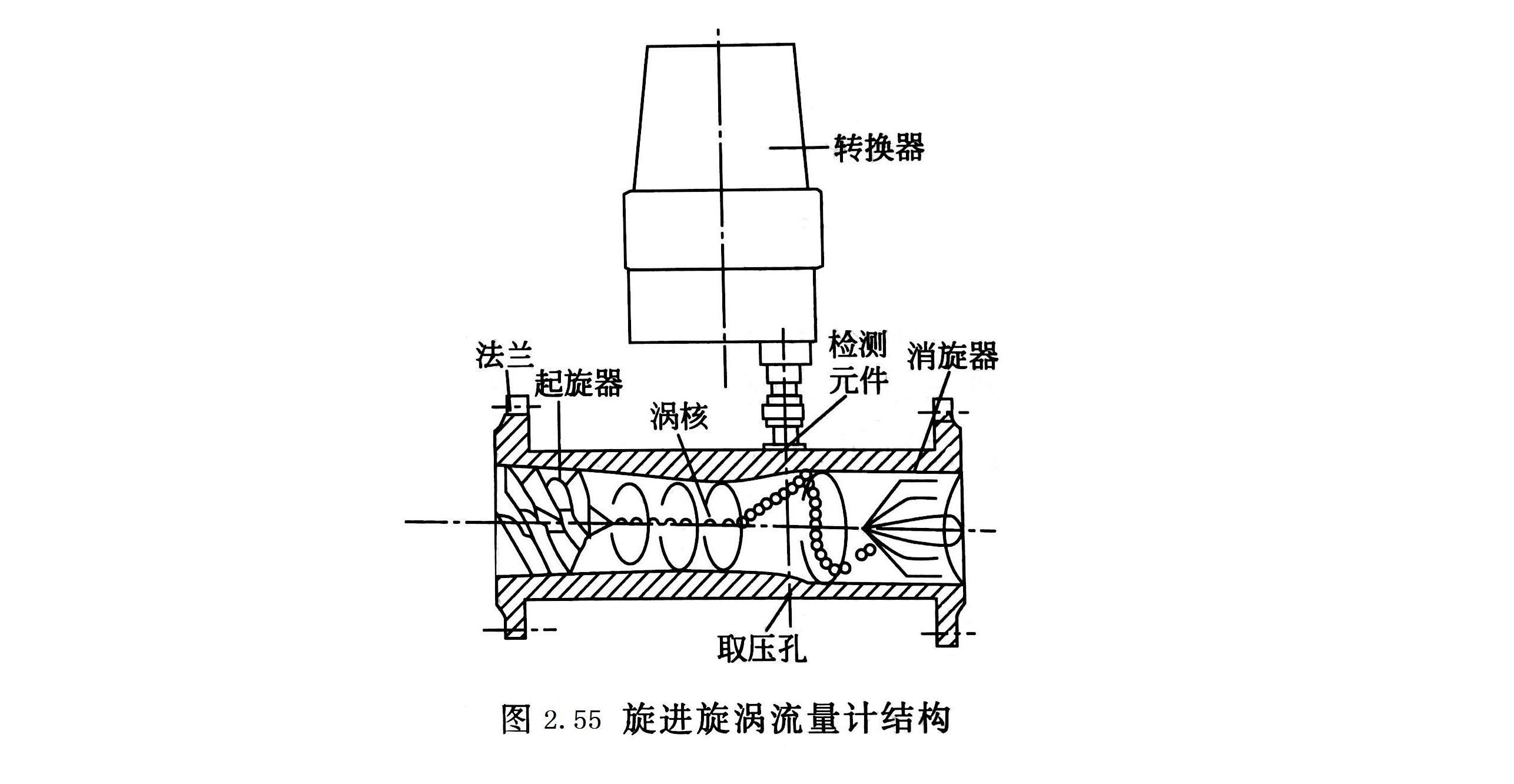

在英国国家标准BS7405-1991《封闭管道中流体流量测量用流量表应用和选择指南》中有一幅图如图2.54所示。这个建议与涡街流量计工作原理是吻合的。另外，图2.55是典型的旋进旋涡式流量计结构图。从图中可见，在旋涡检测元件的正下方开有一个取压孔，从原理分析，这样设计是合理的。如果没有这个孔，要将测压孔开到流量计下游的管道上，那就差得更多了，因为在检测元件下游有一个消旋器，流速较高时，消旋器上的压降也不容忽视。
