一、现象

江苏某化工厂两台DN100电磁流量计分别测量两根管道的两种稀酸，汇合后进入总管，并由DN200电磁流量计测量总流量。使用者发现，总表显示的流量比上游的两台分表之和高20%-30%。

二、检查与分析

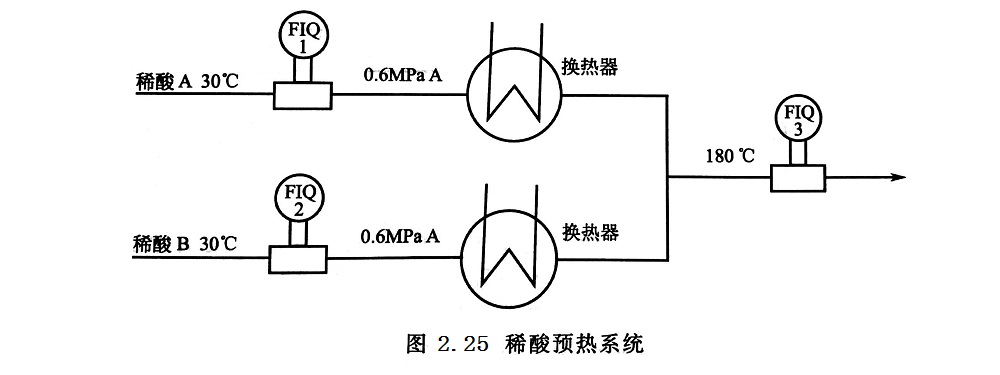

  制造厂服务人员考察了现场，管道绝对压力为0.6MPa，两分管液体温度为30℃，混合液体进入总表前经换热器加热到180℃，流程如图2.25所示。

  (1)总表显示的流量值为什么高

电磁流量计是一种体积流量计，被测流体流过分表时温度为30℃，而流过总表时温度升高到180℃，由于体积膨胀，所以体积流量相应增大。

假定稀酸体积膨胀系数与水相近，从30℃升高到180℃体积增大约12.3%，再加上稀酸中溶解的气体因温度升高而释放，占据相当的体积，都是总表显示的流量值增高的因素。

(2)总表测量管内液体是否已沸腾值得研究

使用者未提供稀酸浓度数据，如果与水接近，则管道内液体已沸腾，犹如锅炉炉管内的水。因为绝对压力0.7MPa(表压近0.6MPa)时，水的沸点为 165℃。

如果总表测量管内液体已处于沸腾状态，总表显示的体积流量比分表之和高得更多些也有可能。

三、讨论

用质量守恒定律对相互有关系的流量计进行验证时，应注意流体工况的变化，有时就是由于流体工况的差异，引起仪表测量误差，或者流体工况已经有很大变化了，运行人员仍然按照变化之前的数量概念来估算流量值。质量守恒定律没有错，错的是温度已大幅度升高的稀酸，实际密度已经大幅度减小，却把它看作与升温前相同的密度。所以，质量守恒并非体积守恒。
